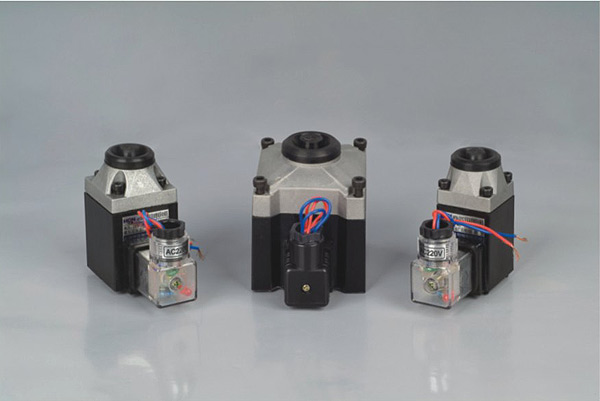

MFJ6(3)-YC系列交流本整型湿式阀用电磁铁



MFJ6(3)-YC系列交流本整型湿式阀用电磁铁

用途
本系列电磁铁适用于电流50HZ,电压至220V的控制电路中。作为液压电磁换向阀的动力元件。该产品为引进德国比索(BSO)控制技术有限公司许可证产品,配套于德国力士乐(REXROTH)六、十通径螺钉联结电磁换向阀。

正常工作条件
可任意方向安装。
使用环境中应无足以腐蚀金属和破坏绝缘的气体和尘埃。否则,可能影响产品寿命。
电磁铁适用长期工作制、断续周期工作制。
电源电压的合理波动范围为85%-110%(特殊要求可订货时提出)。
外壳防护等级为IP65。

主要技术参数
型号
额定电压(V)
额定频率(Hz)
额定吸力(N)
额定行程(mm)
全行程(mm)
承受静态油压(MPa)
起动伏安 VA
吸特伏安VA
操作频率(T/h)
MFJ6(3)-18YC
110/220
50
18
2.8
≥6.1
10
≤154
≤55
12000
MFJ6(3)-22YC
110/220
50
27
2.8
≥6.1
16
≤200
≤46
12000
MFJ6(3)-54YC
110/220
50
54
3.6
≥7.8
16
≤480
≤65
12000


订货代号
阀用电磁铁
交流
设计序号
额定吸力(Kgf)
湿式
MF
J
6(3)
18/27/54
YC

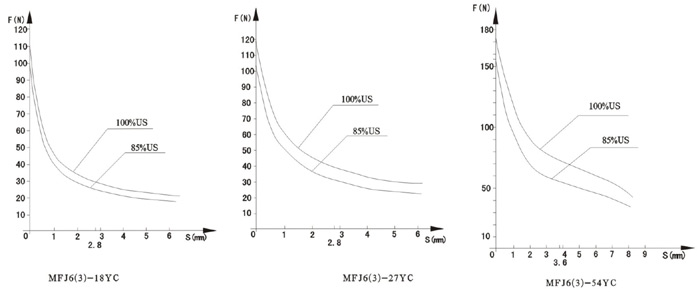

行程-力特性曲线

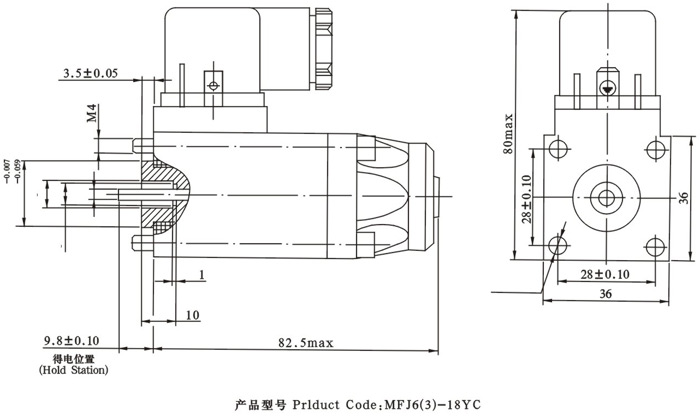

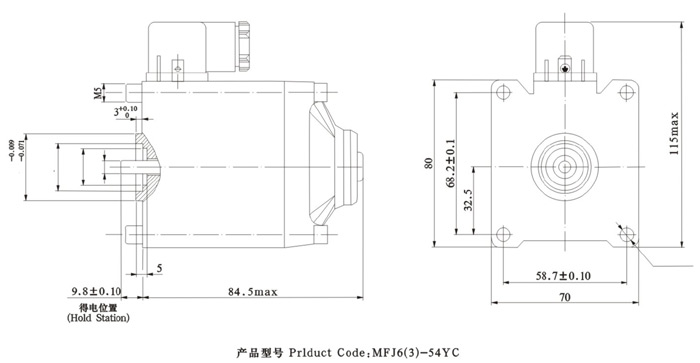

外形及安装尺寸




使用注意事项

电磁铁采用符合ISO4400标准的插座。有带指示灯、不带指示灯两种规格,您可以根据需要进行选择。带指示灯插座的电压规格多须与电磁铁本体电压规格相符。
电磁铁的手动推杆用于在调试时或紧急情况下,进行手动控制。但当系统背压较高,调节困难时,请使用十字螺丝刀缓推手动推杆,不宜使用冲击力,以免破坏手动推杆和导向内孔表面,造成电磁铁漏油或不能复位。
当系统要求低噪音时,或在使用过程中油液清洁度无法保证以及电源电压波动范围超过正常需求时,建议您选用交流本整型电磁铁。
当双向使用电磁铁时,一定要保证两个电磁铁不能同时通电,以免电磁阀不能正常工作。
电气控制系统与电磁铁连接部分之间应设有过流保护装置,以免非正常情况下,烧毁电磁铁及您的电控元件。

样本说明
如顾客有不同的需求,在电磁性能不变的情况下,电磁铁与阀体的联结尺寸,阀杆伸入长度及工作电源电压可以根据要求调整。
特性曲线仅供参考。
主要特性参数均为实验室条件下获得,本公司保留修改参数的权力。
