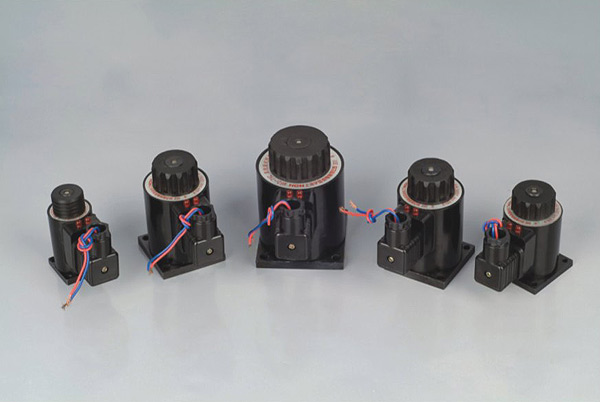

MFZ1-YC系列直流湿式阀用电磁铁



MFZ1-YC系列直流湿式阀用电磁铁
用途

本系列电磁铁适用于单相桥式全波整流电源,电压至220V的控制电路中。在机床及自动化系统中,作为国内联合设计液压电磁换向阀的动力元件。

正常工作条件
可任意方向安装。
使用环境中应无足以腐蚀金属和破坏绝缘的气体和尘埃。否则,可能影响产品寿命。
电磁铁适用长期工作制、断续周期工作制。
电源电压的合理波动范围为85%-110%(特殊要求可订货时提出)。
外壳防护等级为IP55。

主要技术参数
型号
额定电压(V)
额定吸力(N)
额定行程(mm)
全行程(mm)
消耗功率(W)
承受静态油压(MPa)
操作频率(T/h)
MFZ1-1.5YC
12/24/110/220
≥15
3
≥6
≤20
6.3
7200
MFZ1-2.5YC
12/24/110/220
≥25
3
≥6
≤20
6.3
7200
MFZ1-3YC
12/24/110/220
≥30
5
≥6
≤20
6.3
7200
MFZ1-4YC
12/24/110/220
≥40
6
≥8.5
≤40
6.3
7200
MFZ1-5.5YC
12/24/110/220
≥55
4
≥8.5
≤40
6.3
7200
MFZ1-7YC
12/24/110/220
≥70
7
≥10.5
≤40
6.3
3600


订货代号
阀用电磁铁
直流
设计序号
额定吸力(Kgf)
湿式
MF
Z
1
1.5/2.5/3/4/5.5/7
YC


行程-力特性曲线


外形及安装尺寸

型号
外形尺寸
安装尺寸
A max
B max
d1
D
a
d
L1
L2
MFZ1-1.5YC
36.5
77
φ3
φ8.5
28±0.18
φ4.5
3±0.2
8
MFZ1-2.5YC
47.5
79
φ4
φ8.5
38±0.20
φ4.5
3±0.2
8
MFZ1-3YC
50.5
79
φ7
φ12.5
41±0.20
φ4.5
5±0.2
13
MFZ1-4YC
55.6
100
φ7
φ12.5
45±0.20
φ5.5
6±0.2
13
MFZ1-5.5YC
55.6
100
φ7
φ12.5
45±0.20
φ5.5
4±0.2
11
MFZ1-7YC
72.6
111
φ8
φ13
60±0.20
φ6.5
7±0.2
10


使用注意事项

电磁铁采用符合ISO4400标准的插座。有带指示灯、不带指示灯两种规格,您可以根据需要进行选择。带指示灯插座的电压规格多须与电磁铁本体电压规格相符。
电磁铁的手动推杆用于在调试时或紧急情况下,进行手动控制。但当系统背压较高,调节困难时,请使用十字螺丝刀缓推手动推杆,不宜使用冲击力,以免破坏手动推杆和导向内孔表面,造成电磁铁漏油或不能复位。
当双向使用电磁铁时,一定要保证两个电磁铁不能同时通电,以免电磁阀不能正常工作。
电气控制系统与电磁铁连接部分之间应设有过流保护装置,以免非正常情况下,烧毁电磁铁及您的电控元件。

样本说明
如顾客有不同的需求,在电磁性能不变的情况下,电磁铁与阀体的联结尺寸,阀杆伸入长度及工作电源电压可以根据要求调整。
主要特性参数均为实验室条件下获得,本公司保留修改参数的权力。
