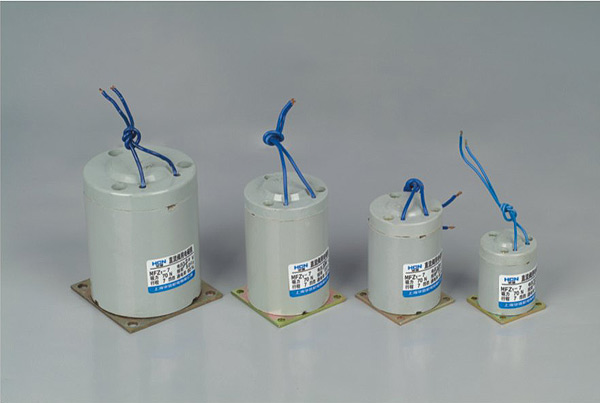

MFZ1 系列直流干式阀用电磁铁


MFZ1 系列直流干式阀用电磁铁
用途

本系列电磁铁适用于单相桥式全波整流电源,电压至220V的控制电路中。在机床及自动化系统中,作为被压电磁换向阀的动力元件。

正常工作条件
可任意方向安装。
使用环境中应无足以腐蚀金属和破坏绝缘的气体和尘埃。否则,可能影响产品寿命。
电磁铁适用长期工作制、断续周期工作制。
电源电压的合理波动范围为85%-110%(特殊要求可订货时提出)。
外壳防护等级为IP55。

主要技术参数
型号
额定电压(V)
额定吸力(N)
额定行程(mm)
全行程(mm)
操作频率(T/h)
通电持续率%
MFZ1-0.7
12/24/110/220
≥7
4
≥5
3600
100
MFZ1-1.5
12/24/110/220
≥15
4
≥6
3600
100
MFZ1-2
12/24/110/220
≥20
5
≥6
3600
100
MFZ1-4.5
12/24/110/220
≥45
6
≥8.5
1800
100
MFZ1-4D
12/24/110/220
≥38
7
≥8.5
1800
100
MFZ1-7
12/24/110/220
≥70
7
≥10.5
1800
100


订货代号
阀用电磁铁
直流
设计序号
额定吸力(Kgf)
MF
Z
1
0.7/1.5/2/4.5/3.8(4D)/7


行程-力特性曲线


外形及安装尺寸

型号
外形尺寸
安装尺寸
d1
H1
A max
H max
B
D
MFZ1-0.7
36.5
48.5
29±0.20
φ3.5
≥φ4
13.5±0.25
MFZ1-1.5
42.5
70
34±0.20
φ4.5
≥φ5
19±0.25
MFZ1-2
47.5
75
38±0.20
φ4.5
≥φ6
21±0.25
MFZ1-4.5
55.6
93
45±0.20
φ4.5
≥φ9
26.5±0.25
MFZ1-4D
55.6
93
45±0.20
φ4.5
≥φ9
26.5±0.25
MFZ1-7
72.6
106
60±0.20
φ6.5
≥φ13
26.5±0.25


使用注意事项

电气控制系统与电磁铁连接部分之间应设有过流保护装置,以免非正常情况下,烧毁电磁铁及您的电控元件。

样本说明
如顾客有不同的需求,在电磁性能不变的情况下,电磁铁与阀体的联结尺寸,阀杆伸入长度及工作电源电压可以根据要求调整。
特性曲线仅供参考。
主要特性参数均为实验室条件下获得,本公司保留修改参数的权力。
