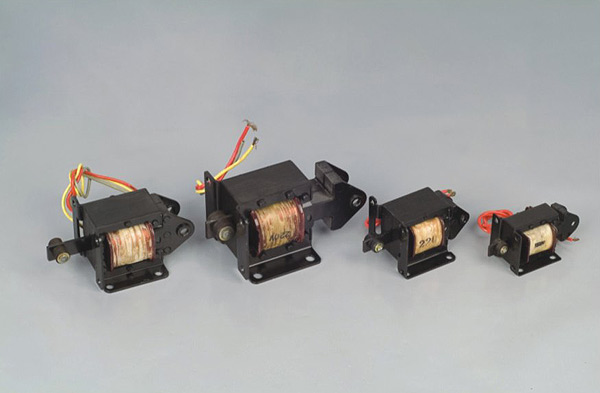

MQ4系列交流牵引电磁铁



MQ4系列交流牵引电磁铁
用途

本系列电磁铁适用于交流50H/60HZ,电压至380V的控制电路中。作为机械设备及自动化系统的各种操作机构的远距离控制及机械制动的动力元件。可替代日本AS系列产品使用。

正常工作条件
安装在无显著摇动和冲击振动的地方。
使用环境中应无足以腐蚀金属和破坏绝缘的气体和尘埃。否则,可能影响产品寿命。
电磁铁适用长期工作制、断续周期工作制。
电源电压的合理波动范围为85%-110%(特殊要求可订货时提出)。

主要技术参数
型号
额定电压(V)
额定吸力(N)
额定行程(mm)
操作频率(T/h)
备注
MQ4-0.6N
36 110 220 380
6
10
1500
AS-03-N
MQ4-0.8N
36 110 220 380
8
10
1500
AS-04-N
MQ4-1N
36 110 220 380
10
15
1200
AS-05-N
MQ4-1.5N
36 110 220 380
15
15
1200
AS-10-N
MQ4-3N
36 110 220 380
30
20
720
AS-20-N
MQ4-4N
36 110 220 380
40
20
720
AS-30-N
MQ4-5N
110 220 380
50
20
720
AS-40-N
MQ4-7N
110 220 380
70
35
360
AS-50-N


订货代号
牵引电磁铁
设计序号
额定吸力(Kgf)
拉动式
MQ
4
0.6/0.8/1/1.5/3/4/5/7
N


外形及安装尺寸




型号
外形尺寸
安装尺寸
安装孔
有关尺寸
A
B
C
D
H
A1
A2
B1
C1
D1
D2
R
E
F
G
K
MQ4-0.6N
39
37
37
44
86
29
5.7
26.5
26.5
32
6.7
2.25
6
4
10
10
MQ4-0.8N
39
44
44
44
86
29
5.5
33
33
32
7
2.25
6
4
10
10
MQ4-1N
50.1
46.5
46.5
50
92
40
5.1
36.5
36.5
40
5
2.25
6
5.5
11
15
MQ4-1.5N
50.1
53.5
53.5
50
92
40
5.1
43.5
43.5
40
5
2.25
6
5.5
11
15
MQ4-3N
54
63
63
56
115
40
8
51
51
40
8.2
3
6
6
13
20
MQ4-4N
64.5
75
75
66
133
46
11.5
60
60
45
12.5
3.5
10
6.1
16
20
MQ4-5N
85
90
90
85
166
64
13
73
83
64
13
3.5
11.5
8
2.5
24
MQ4-7N
85
97.5
98.5
85
166
64
13.5
80.5
80.5
64
13
3.5
11.5
8
2.5
31.5
