概述

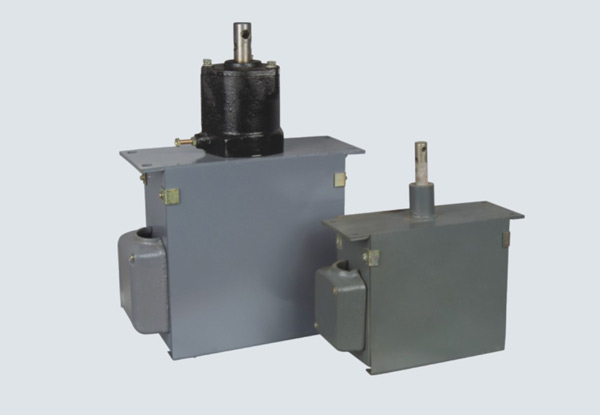

MZS1系列制动电磁铁是操动制动器做机械动用，通常与闸瓦式制动器配合使用，在电气传动装置中用作电动机的机械制动，以达到准确的迅速停车的目的。
外形及安装尺寸
外形及安装尺寸
|
型号 |
尺寸 |
|
L |
L1 |
B |
B1 |
H |
H1 |
H2 |
δ |
D |
D1 |
D2 |
A |
A1 |
A2 |
S |
|
MZS1-6 |
244 |
139 |
100 |
104 |
342 |
140 |
20 |
5 |
φ8 |
φ18 |
φ9 |
220 |
10 |
60 |
20 |
|
MZS1-7 |
300 |
168 |
120 |
128 |
380 |
145 |
20 |
6 |
φ8 |
φ20 |
φ9 |
274 |
10 |
74 |
40 |
|
MZS1-15 |
340 |
188 |
138 |
146 |
455 |
174 |
28 |
8 |
φ9 |
φ22 |
φ11 |
310 |
15 |
96 |
50 |
|
MZS1-25H |
376 |
209 |
145 |
155 |
584 |
244 |
35 |
10 |
φ14 |
φ30 |
φ14 |
346 |
20 |
100 |
50 |
|
MZS1-45H |
490 |
250 |
172 |
180 |
757 |
296 |
54 |
12 |
φ16 |
φ40 |
φ18 |
450 |
30 |
130 |
50 |
|
MZS1-80H |
640 |
345 |
220 |
230 |
915 |
360 |
60 |
50 |
φ20 |
φ50 |
φ22 |
580 |
30 |
160 |
60 |
型号含义
|
型号规格 |
线圈电压(V) |
视在功率 |
消耗功率(W) |
额定举重吸力(N) |
额定行程(mm) |
90%额定电压时的吸力(N) |
操作频率(次/h) |
衔铁重量(kg) |
|
起动器 |
吸特时 |
|
MZS1-6 |
220/380 |
2700 |
330 |
70 |
80 |
20 |
80 |
150 |
2 |
|
MZS1-7 |
7700 |
500 |
90 |
100 |
40 |
100 |
150 |
3 |
|
MZS1-15 |
14000 |
750 |
150 |
200 |
50 |
200 |
150 |
45 |
|
MZS1-25H |
23000 |
750 |
200 |
350 |
50 |
370 |
150 |
11.2 |
|
MZS1-45HA |
33000 |
2100 |
530 |
570 |
50 |
700 |
150 |
24.6 |
|
MZS1-45H |
33000 |
2100 |
530 |
570 |
50 |
700 |
150 |
24.6 |
|
MZS1-80HA |
96000 |
3500 |
750 |
1150 |
60 |
1200 |
150 |
26 |
|
MZS1-80H |
96000 |
3500 |
750 |
1150 |
60 |
1200 |
150 |
33 |
型号含义
三相交流长行程制动电磁铁，其外壳除MZS1-80H外都用钢板焊接而成。且MZS1-25H、45H及80H三种又具有缓冲装置。
