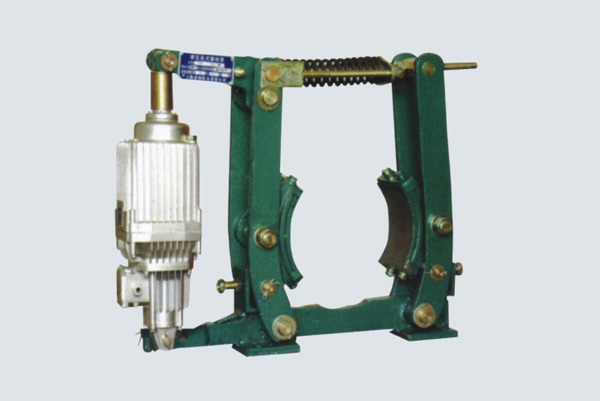

用途 YWP系列电力液压块式制动器是以Ed系列电力液压推动器作驱动装置主要用于起重、运输、冶金、矿山、港口、建筑等机械驱动装置的机械制动,产品符合GB63333-86标准。 该产品系列产品以Ed系列推动器作为驱动装置,具有如下特点: 1.动作性能优良,密封性能好,外壳防护等级高。 2.压铸成型制动衬垫,更换方便、迅速、寿命找、利用率高。 3.主要动动铰点高自润滑轴承及轴孔,制动架传动效率高、动作灵敏可靠且寿命长。 4.联锁式等退距装置,自动均等无须调整,均等效果极佳。
正常工作条件 环境温度-20℃~+50℃; 周围工作环境中不得有易燃、易爆、及腐蚀气体,空气相对湿度不大于90%; 一般用于三相交流电源50Hz、380V(请注意推动器铭牌) 电机安装地点海拔高度符合GB755-87。

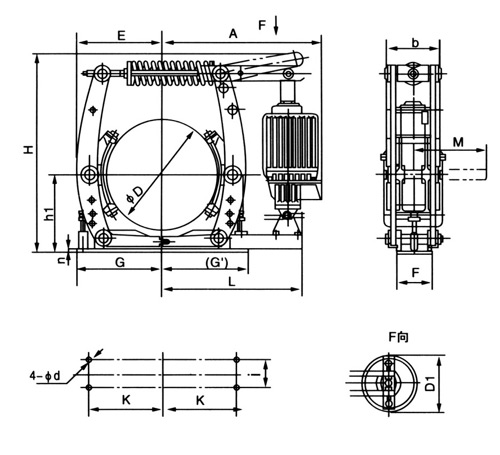

主要技术参数
型号 |
匹配制动器 |
制动力矩N.M |
退矩 |
D |
h1 |
G(G') |
F |
K |
i |
d |
M |
b |
D1 |
L |
H |
δ |
10 |
12.5 |
16 |
δ |
10 |
12.5 |
16 |
YWP-200/18 |
Ed23/5 |
- |
100 |
125 |
- |
1.00 |
200 |
160 |
180 |
90 |
145 |
55 |
14 |
145 |
80 |
137 |
- |
- |
- |
- |
405 |
YWP-200/25 |
Ed30/5 |
112 |
140 |
180 |
225 |
154 |
- |
- |
- |
- |
438 |
YWP-250/23 |
Ed23/5 |
140 |
180 |
225 |
- |
1.25 |
250 |
190 |
205 |
100 |
180 |
65 |
18 |
190 |
100 |
154 |
- |
- |
- |
- |
475 |
YWP-250/30 |
Ed30/5 |
250 |
315 |
400 |
- |
178 |
301 |
301 |
331 |
- |
490 |
YWP-250/50 |
Ed50/6 |
180 |
225 |
280 |
- |
154 |
- |
- |
- |
- |
553 |
YWP-315/30 |
Ed30/5 |
315 |
400 |
500 |
630 |
1.25 |
315 |
225 |
245 |
110 |
220 |
80 |
18 |
220 |
125 |
178 |
- |
- |
- |
- |
568 |
YWP-315/50 |
Ed50/6 |
630 |
800 |
1000 |
1250 |
210 |
370 |
370 |
398 |
463 |
601 |
YWP-315/80 |
Ed80/6 |
400 |
500 |
630 |
- |
178 |
- |
- |
- |
- |
682 |
YWP-400/50 |
Ed50/6 |
- |
1000 |
1250 |
1250 |
1.6 |
400 |
280 |
310 |
140 |
270 |
100 |
22 |
275 |
160 |
210 |
- |
- |
- |
- |
700 |
YWP-400/80 |
Ed80/6 |
1120 |
1400 |
1800 |
- |
254 |
450 |
450 |
505 |
- |
781 |
YWP-400/121 |
Ed121/6 |
1000 |
1250 |
1600 |
1250 |
210 |
- |
- |
- |
- |
791 |
YWP-500/80 |
Ed80/6 |
1400 |
1800 |
2250 |
- |
1.6 |
500 |
335 |
365 |
180 |
325 |
130 |
22 |
330 |
200 |
254 |
|
|
|
|
845 |
YWP-500/121 |
Ed121/6 |
2000 |
2500 |
3150 |
- |
254 |
533 |
533 |
592 |
- |
849 |
YWP-500/201 |
Ed201/6 |
1800 |
2250 |
2800 |
- |
254 |
- |
- |
- |
- |
1021 |
YWP-600/121 |
Ed121/6 |
2500 |
3150 |
4000 |
- |
2 |
630 |
425 |
450 |
220 |
400 |
170 |
27 |
400 |
250 |
254 |
- |
- |
- |
- |
1021 |
YWP-600/201 |
Ed201/6 |
4800 |
5600 |
7100 |
- |
375 |
- |
- |
- |
- |
1030 |
YWP-600/301 |
Ed301/6 |
3100 |
3800 |
4500 |
- |
254 |
- |
- |
- |
- |
1145 |
|
