用途

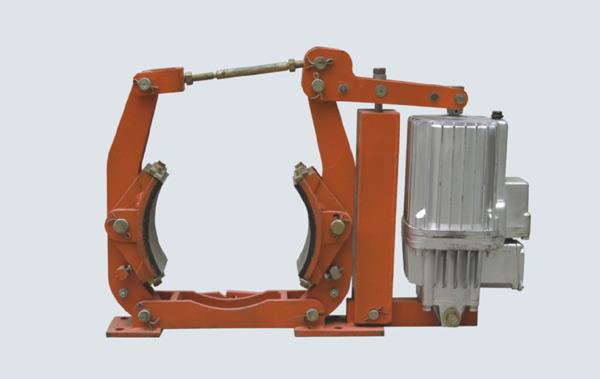

YWZ9系列电力液压块式制动器是以Ed系列电力液压推动器作驱动装置。其安装尺寸符合JB/ZQ4333-86标准。主要用于起重、运输、冶金、矿山、港口、建筑等机械驱动装置的机械制动，产品符合GB63333-86标准。
该产品系列产品以Ed系列推动器作为驱动装置，具有如下特点：
1.动作性能优良，密封性能好，外壳防护等级高。
2.压铸成型制动衬垫，更换方便、迅速、寿命找、利用率高。
3.主要动动铰点高自润滑轴承及轴孔，制动架传动效率高、动作灵敏可靠且寿命长。
4.联锁式等退距装置，自动均等无须调整，均等效果极佳。
正常工作条件
环境温度-20℃～+50℃；
周围工作环境中不得有易燃、易爆、及腐蚀气体，空气相对湿度不大于90%；
一般用于三相交流电源50Hz、380V（请注意推动器铭牌）
电机安装地点海拔高度符合GB755-87。
主要技术参数
|
型号 |
制动力矩N.M |
退矩 |
b |
C |
D |
d |
F |
G1 |
G2 |
H |
h1 |
i |
K |
M |
|
推动器 |
匹配推动器 |
|
YWZ9-200/23 |
Ed23/5 |
|
0.7 |
80 |
160 |
200 |
14 |
90 |
165 |
255 |
490 |
160 |
55 |
145 |
140 |
|
YWZ9-200/30 |
Ed30/5 |
|
|
YWZ9-250/23 |
Ed23/5 |
|
1.0 |
100 |
160 |
250 |
18 |
100 |
200 |
290 |
550 |
190 |
65 |
180 |
170 |
|
YWZ9-250/30 |
Ed30/5 |
|
|
YWZ9-250/50 |
Ed50/6 |
|
195 |
|
YWZ9-300/30 |
Ed30/5 |
|
1.25 |
125 |
160 |
300 |
18 |
115 |
245 |
315 |
580 |
225 |
80 |
220 |
215 |
|
YWZ9-300/50 |
Ed50/6 |
|
165 |
|
YWZ9-300/80 |
Ed80/6 |
|
|
YWZ9-315/30 |
Ed30/5 |
|
1.25 |
125 |
160 |
315 |
18 |
115 |
245 |
315 |
580 |
225 |
80 |
220 |
215 |
|
YWZ9-315/50 |
Ed50/6 |
|
195 |
|
YWZ9-315/80 |
Ed50/6 |
|
|
YWZ9-400/50 |
Ed50/6 |
|
1.25 |
160 |
195 |
400 |
22 |
140 |
300 |
400 |
710 |
280 |
100 |
270 |
275 |
|
YWZ9-400/80 |
Ed80/6 |
|
|
YWZ9-400/121 |
Ed121/6 |
|
240 |
770 |
|
YWZ9-500/80 |
Ed80/6 |
|
1.6 |
200 |
195 |
500 |
22 |
180 |
365 |
505 |
840 |
335 |
130 |
325 |
340 |
|
YWZ9-500/121 |
Ed121/6 |
|
240 |
|
YWZ9-500/201 |
Ed201/6 |
|
|
YWZ9-600/121 |
Ed121/6 |
|
1.6 |
250 |
240 |
600 |
27 |
220 |
450 |
580 |
1025 |
425 |
170 |
400 |
425 |
|
YWZ9-600/201 |
Ed201/6 |
|
|
YWZ9-600/301 |
Ed301/6 |
|
|
YWZ9-630/121 |
Ed121/6 |
|
1.6 |
250 |
240 |
630 |
27 |
220 |
450 |
580 |
1025 |
425 |
170 |
400 |
425 |
|
YWZ9-630/201 |
Ed201/6 |
|
|
YWZ9-630/301 |
Ed301/6 |
|
|
YWZ9-700/201 |
Ed201/6 |
|
1.6 |
280 |
240 |
700 |
27 |
240 |
500 |
630 |
1120 |
475 |
190 |
450 |
476 |
|
YWZ9-700/301 |
Ed301/6 |
|
|
YWZ9-710/201 |
Ed201/6 |
|
1.6 |
280 |
240 |
700 |
27 |
240 |
500 |
630 |
1120 |
475 |
190 |
450 |
476 |
|
YWZ9-710/301 |
Ed301/6 |
|
|
