用途

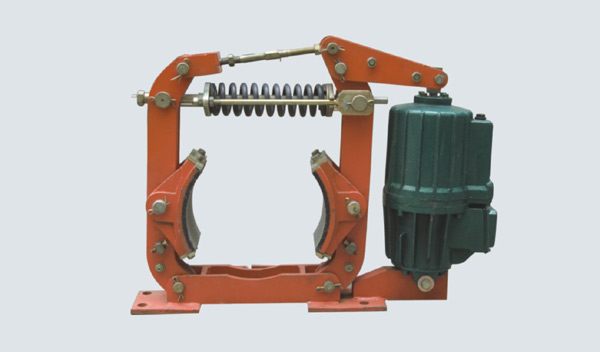

YWZ8系列电力液压块式制动器是以Ed系列电力液压推动器作驱动装置。其安装尺寸符合JB/ZQ4333-86标准。主要用于起重、运输、冶金、矿山、港口、建筑等机械驱动装置的机械制动，产品符合JB/ZQ4388-86标准。
该产品系列产品以Ed系列推动器作为驱动装置，具有如下特点：
1.动作性能优良，密封性能好，外壳防护等级高。
2.压铸成型制动衬垫，更换方便、迅速、寿命找、利用率高。
3.主要动动铰点高自润滑轴承及轴孔，制动架传动效率高、动作灵敏可靠且寿命长。
4.联锁式等退距装置，自动均等无须调整，均等效果极佳。
正常工作条件
环境温度-20℃～+40℃；
周围工作环境中不得有易燃、易爆、及腐蚀气体，空气相对湿度不大于90%；
一般用于三相交流电源50Hz、380V（请注意推动器铭牌）
电机安装地点海拔高度符合GB755-87。
主要技术参数
型号 |
制动力矩N.M |
退矩 |
D |
h1 |
K |
i |
d |
G1 |
G2 |
F |
b |
H |
M |
C |
|
推动器 |
匹配推动器 |
|
YWZ8-200/23 |
Ed23/5 |
|
0.7 |
200 |
170 |
190 |
60 |
17 |
195 |
250 |
100 |
90 |
460 |
155 |
160 |
|
YWZ8-200/30 |
Ed30/5 |
|
|
YWZ8-300/30 |
Ed30/5 |
|
1 |
300 |
240 |
270 |
80 |
22 |
275 |
300 |
130 |
140 |
605 |
240 |
160 |
|
YWZ8-300/50 |
Ed50/6 |
|
195 |
|
YWZ8-300/80 |
Ed80/6 |
|
|
YWZ8-400/50 |
Ed50/6 |
|
1 |
400 |
320 |
325 |
130 |
22 |
350 |
400 |
180 |
180 |
600 |
332 |
195 |
|
YWZ8-400/80 |
Ed80/6 |
|
|
YWZ8-400/121 |
Ed121/6 |
|
140 |
240 |
|
YWZ8-500/121 |
Ed121/6 |
|
1.2 |
500 |
400 |
380 |
150 |
22 |
405 |
455 |
200 |
200 |
920 |
410 |
240 |
|
YWZ8-500/201 |
Ed201/6 |
|
|
YWZ8-600/121 |
Ed121/6 |
|
1. |
600 |
475 |
475 |
170 |
26 |
500 |
550 |
220 |
240 |
1110 |
410 |
240 |
|
YWZ8-600/201 |
Ed201/6 |
|
|
YWZ8-600/301 |
Ed301/6 |
|
|
YWZ8-700/201 |
Ed201/6 |
|
1.3 |
700 |
550 |
540 |
200 |
34 |
575 |
640 |
270 |
280 |
1275 |
410 |
240 |
|
YWZ8-700/301 |
Ed301/6 |
|
|
YWZ8-800/301 |
Ed301/12 |
|
1.6 |
800 |
600 |
620 |
240 |
34 |
660 |
750 |
310 |
320 |
1380 |
410 |
240 |
|
