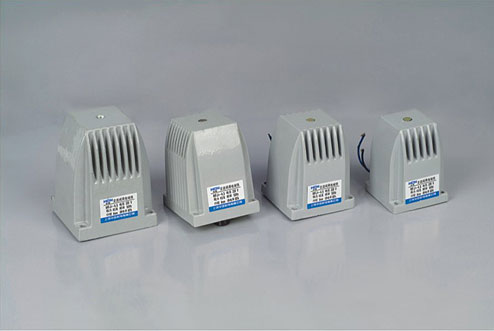

MFJ1 系列交流干式阀用电磁铁
用途
本系列电磁铁适用于交流50HZ/60HZ电压至380V的控制电路中，作为机械设备及自动化系统的各种操作机攀折远距离控制及机械制动的动力元件，产品性能符合JB/T10162-1999标准要求。
正常工作条件
安装在无显著摇动和冲击振动的地方。
使用环境中应无足以腐蚀金属和破坏绝缘的气体和尘埃。否则，可能影响产品寿命。
电磁铁适用于下列工作制：间断长期工作制、反复短时工作制。
电源电压的合理波动范围为85%-110%（特殊要求可订货时提出）。
主要技术参数
|
型号 |
额定电压（V） |
额定频率（Hz） |
额定吸力（N） |
额定行程(mm) |
全行程(mm) |
起动伏安(VA) |
吸特伏安(VA) |
操作频率(T/h) |
|
MFJ1-3 |
110/127/220/380 |
50 |
≥30 |
7 |
≥7.5 |
≤420 |
≤85 |
2000 |
|
MFJ1-4 |
110/127/220/380 |
50 |
≥45 |
8 |
≥8.5 |
≤660 |
≤110 |
2000 |
|
MFJ1-5.5 |
110/127/220/380 |
50 |
≥55 |
8 |
≥8.8 |
≤660 |
≤110 |
2000 |
|
MFJ1-7 |
110/127/220/380 |
50 |
≥70 |
7 |
≥10 |
≤770 |
≤160 |
2000 |
|
H-1 |
110/127/220/380 |
50 |
≥45 |
8 |
≥8.5 |
≤660 |
≤110 |
2000 |
订货代号
|
阀用电磁铁 |
交流 |
设计序号 |
额定吸力(Kgf) |
|
MF |
J |
1 |
3/4.5/5.5/7 |
外形及安装尺寸
|
型号 |
外形尺寸 |
安装尺寸 |
|
A max |
B max |
H max |
C |
D |
h |
d |
d1 |
K |
|
MFJ1-3 |
61 |
61 |
90 |
50±0.2 |
50±0.2 |
12±0.2 |
φ4.5 |
＞φ9 |
22.5 |
|
MFJ1-4 |
71 |
71 |
105 |
60±0.2 |
60±0.2 |
13±0.2 |
φ5.5 |
＞φ9 |
22.5 |
|
MFJ1-5.5 |
71 |
71 |
105 |
60±0.2 |
60±0.2 |
13±0.2 |
φ5.5 |
＞φ9 |
22.5 |
|
MFJ1-7 |
81 |
81 |
124 |
68±0.2 |
68±0.2 |
18±0.2 |
φ6.5 |
＞φ10 |
30 |
|
H-1 |
71 |
80.5 |
97 |
58.5±0.2 |
68±0.2 |
14+0.20 |
φ6 |
＞φ9 |
27 |
样本说明
当双向使用电磁铁时，额定行程不应超过全行程的一半，一定要保证两个电磁铁不能同时通电，以免电磁非正常烧毁。
当电磁铁长期使用，产品异常噪音或不闭合时，可拆开电磁铁，将磁轭极面油污及脏物清除干净，以免烧毁电磁铁线圈。
主要特性参数均为实验室条件下获得，本公司保留修改参数的权力。 |
|
